الشفاه

يمكن لشركة گلدن متال أن توفر وتورد مجموعة من حواف الأنابيب المصنوعة من مواد عالية الجودة بما في ذلك Duplex و Super Duplex و 6٪ Moly. تم اختبار جميع الشفاه لدينا وفقًا لأعلى المعايير.

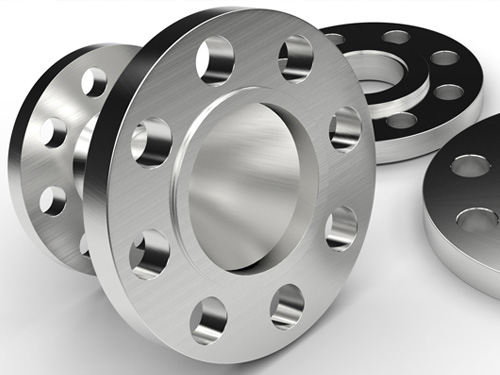

الحافة عبارة عن حافة خارجية أو داخلية بين أنبوبين توفر طريقة لربط الأنابيب والصمامات والمضخات وغيرها من المعدات لتشكيل نظام أنابيب شامل.

في العديد من التطبيقات ، يحتاج المهندسون إلى إيجاد طريقة لإغلاق حجرة أو أسطوانة بطريقة آمنة للغاية ، عادةً لأن المادة الموجودة بداخلها يجب أن تختلف عن المادة الخارجية في التركيب أو الضغط. يفعلون ذلك عن طريق ربط قطعتين من المعدن أو أي مادة أخرى مع دائرة من البراغي على حافة. هذه "الشفة" شفة.

يمكن أن توفر الفلنجات أيضًا وصولاً سهلاً للتنظيف أو الفحص أو التعديل ويمكن تجميع الأنابيب ذات الفلنجات وتفكيكها بسهولة. تميل الشفاه إلى أن تكون إما ملحومة أو مشدودة في مكانها.

يتم تصنيع حواف الأنابيب في مجموعة متنوعة من المواد المختلفة. عادة ما يتم تحديد مادة الفلنجة عن طريق اختيار الأنبوب مما يعني أن الشفة تتطابق مع مادة الأنبوب ، سواء كانت دوبلكس أو سوبر دوبلكس أو فولاذ مقاوم للصدأ أو سبائك نيكل أو 6٪ مولي.

هنا في گلدن متال ، نحمل العديد من الفلنجات المختلفة في مستودعاتنا حول العالم ، وتشمل:

• رقاب اللحام
• الانزلاق على
• الستائر
• لاب جوينت

في گلدن متال ، جنبًا إلى جنب مع الشفاه الجاهزة ، نحمل أيضًا مخزونًا من الفلنجات نصف المصنعة في جميع مستودعاتنا حول العالم - بيرث وسنغافورة ودبي وريو دي جانيرو وهيوستن ومانشستر وأبردين.

الفلنجات شبه النهائية عبارة عن حواف غير مكتملة من الفولاذ المقاوم للصدأ والتي خضعت بالفعل لبعض عمليات التصنيع ولكنها ليست المقالة الكاملة حتى الآن. تعني هذه الشفاه أنه يمكننا بسرعة تصنيع النوع الدقيق من الفلنجات التي يطلبها عملاؤنا حيث يمكن تشكيلها وفقًا لمواصفات دقيقة للغاية.

ما هي الأنواع المختلفة لشفة الأنابيب؟

هنا في گلدن متال نقوم بتوريد العديد من أنواع الفلنجات المختلفة ، والتي قمنا بتفصيل بعضها أدناه. يمكن أن تكون كل من الفلنجات التالية إما حواف مفصلية من النوع الدائري أو حواف بارزة للوجه:

مفصل من نوع الحلقة مقابل الوجه المرتفع

غالبًا ما يُعتقد أن الحواف الحلقية من النوع الحلقي هي واحدة من أكثر الفلنجات كفاءة في تصميم خطوط الأنابيب. بدلاً من استخدام حشية بين حواف التوصيل ، فإن حواف الوصلات من النوع الدائري لها أخاديد مقطوعة في وجوهها بحشيات حلقية فولاذية. عندما يتم شد البراغي التي تربط الفلنجات ، يتم ضغط الحشية بين الفلنجات في الأخاديد. هذا ، بدوره ، يخلق ختمًا محكمًا للغاية ومقاوم للتسرب من المعدن إلى المعدن.

يجب أن تظل الأخاديد والحشية متوازنة طوال دورة التشغيل حتى يظل الختم سليماً. هذا مهم بشكل خاص إذا كنت تقوم بتشفيه معادن مختلفة معًا ، على سبيل المثال الفولاذ المقاوم للصدأ والفولاذ الكربوني.

تتمثل فائدة استخدام فلنجة الوصلة الحلقية في أن الأخدود الموجود داخل الحافة يضمن توسيط الحلقة نفسها عند شد البراغي. هذا يعني أيضًا أنها ذاتية التشغيل - وبالتالي يزداد ضغط الختم مع زيادة ضغط العملية.

في هذه الأيام ، غالبًا ما تستخدم فلنجات Ring-Type Joint في حقول النفط في معدات الحفر والإكمال ، ولكن يمكن أيضًا العثور عليها في الصمامات ومجموعات الأنابيب ، جنبًا إلى جنب مع وصلات أوعية الضغط عالية التكامل.

كمنتج بديل لفلنجات الوصلة من النوع الأيمن ، تستخدم حواف الوجه المرتفعة بشكل شائع في تطبيقات مصانع المعالجة ويسهل التعرف عليها ؛ كما يوحي الاسم ، يتم رفع سطح الحشية فوق وجه دائرة الانغلاق. يعني هذا التصميم لنوع الوجه أنه يمكن استخدام شفة الوجه المرتفع مع مجموعة واسعة من تصميمات الحشية مثل المركبات المعدنية وأنواع الألواح الحلقية المسطحة.

شفة الوجه المرتفعة لها غرض محدد للغاية ؛ لتركيز المزيد من الضغط على منطقة حشية أصغر وبالتالي زيادة قدرة المفصل على احتواء الضغط.

إنها شفة متعددة الاستخدامات ويمكن استخدامها في جميع التطبيقات تقريبًا في ضغوط ودرجات حرارة عالية ومنخفضة مما يعني أن گلدن متال تزود بانتظام هذا النوع من الفلنجات لعملائنا.

حواف العنق الملحومة

تتكون شفة رقبة اللحام (والتي يمكن أن تُعرف أيضًا باسم شفة المحور العالي أو شفة محور مدبب) من تركيب دائري مع حافة بارزة حول المحيط. عادةً ما تكون حواف عنق اللحام مزورة ثم يتم لحامها عادةً في أنبوب ينقل الضغط بنجاح بعيدًا عن الحافة إلى الأنبوب بدلاً من ذلك.

حواف رقبة اللحام مناسبة للاستخدام في البيئات المعادية التي لديها درجات حرارة شديدة أو ضغط أو مصادر أخرى للضغط. تم استخدام هذا النوع من الفلنجات بنجاح عند ضغوط تصل إلى 5000 رطل / بوصة مربعة.

حواف عمياء

بشكل أساسي ، فإن Blind Flange عبارة عن لوحة لتغطية أو إغلاق نهاية الأنبوب لمنع جزء من الأنبوب أو فوهة على وعاء غير مستخدم. كما أنه يتيح سهولة الوصول إلى الجزء الداخلي من الخط أو الوعاء إذا احتاج إلى إعادة فتحه بعد إغلاقه.

ليس من غير المعتاد أن تقوم Blind Flange بسد فوهة لاختبارات الضغط في المصنع ، أو ببساطة لأنه ليس كل الفوهات داخل نظام الأنابيب مطلوبة في جميع الأوقات.

يمكن أن تكون الشفرات العمياء ، مثل حواف الأنابيب القياسية ، إما مرفوعة (RF) أو مسطحة (FF).

تستخدم الفلنجات العمياء في جميع أنواع الصناعات مثل البتروكيماويات وهندسة الأنابيب والخدمات العامة وأمبير. أعمال المياه.

الشفاه الانزلاقية

تنزلق شفة الانزلاق فوق الأنبوب ، أو ربما الكوع ، الذي يتم ربطها به. للسماح بحدوث ذلك ، تم تصنيعها خصيصًا بحيث يكون قطرها الداخلي أكبر قليلاً من القطر الخارجي للأنبوب. يتم بعد ذلك توصيل الفلنجات الانزلاقية بالأنبوب عبر "لحام فيليه" في أعلى وأسفل وداخل وخارج الشفة مما يضمن قوة الوصلة.

يمكن العثور على الفلنجات الانزلاقية ذات الوجه المرتفع أو المسطح وعادة ما تكون أسهل في المحاذاة من حافة العنق الملحومة. هذه الحافة مثالية لتطبيقات الضغط المنخفض

حواف مفصل اللفة

تتكون حواف اللفة المشتركة من جزأين ؛ نهاية كعب وشفة دعم. عادةً ما يتم لحام الأنبوب إلى طرف Stub End عبر حشية ، ثم لا يتم لحام أو تثبيت شفة الدعم بأي شكل من الأشكال ، مما يعني أنه يمكن تدويرها مجانًا حول طرف الكعب من أجل المحاذاة المناسبة مع أي شيء يتم الانضمام إليه.

إذا كان نظام الأنابيب لديك يتطلب تفكيكًا متكررًا لعمليات الفحص أو التنظيف ، فيجب مراعاة استخدام فلنجات Lap Joint. ويرجع ذلك إلى أنها تمنح الفلنجة القدرة على الدوران حولها ومحاذاة ثقوب المسامير مما يبسط تجميع الأنابيب ذات القطر الكبير أو الأنابيب الصلبة بشكل غير عادي.

عادةً ما تُرى حواف الوصلة اللف في تطبيقات الضغط المنخفض وتعتبر غير مناسبة عندما يكون من المحتمل أن يكون هناك أحمال عالية على الحافة.

مراقبة الجودة

يتم تصنيع فلنجات الأنابيب الفولاذية الخاصة بنا وفقًا للجمعية الأمريكية للاختبار وأمبير. معايير المواد (ASTM) على النحو التالي:

• ASTM A182
• B444

فيما يلي قائمة كاملة بالشفاه التي نخزنها في مجموعة من المواد المختلفة:

• سوبر دوبلكس (كلاهما F55 و F53)
• مزدوج (F51 / F60)
• 6٪ مولي (F44)
• سبائك النيكل (سبائك 400 ، 625 ، 800 ، 825 ، إلخ)
• الفولاذ المقاوم للصدأ (316L ، 304L ، 904L ، 310 ، 321 ، إلخ)

والأبعاد التي نخزنها للشفاه متوافقة مع:

• ANSI B16.5
• ANSI B16.47
• BS EN 1092-1
• API 6A (معدات فوهة البئر)
• ANSI B16.36 (حواف الفتحة)

في المخزن ، تتوفر لدينا أحجام وفئات ضغط الفلنجات التالية:

• ½ "إلى 10" 150 رطلاً - 2500 رطل
• من 10 إلى 24 بوصة 150 رطلاً و 300 رطلاً
• تتوفر جميع سماكات الجدار باستخدام المنتجات شبه المصنعة

نظرًا لعلاقاتنا الوثيقة مع المطاحن المتخصصة ، يمكننا أيضًا توفير وتوريد أي حجم لأي سمك جدار يطلبه عملاؤنا ، بالإضافة إلى توريد تركيبات خاصة لتلائم الرسومات المحددة.

معدن ذهبي وفلانشات

گلدن متال قادرة على الحصول على أفضل الفلنجات ذات الرقبة الملحومة والستائر والمنزلق والمفاصل المصممة بدقة من الشركات المصنعة في جميع أنحاء العالم. يتم استخدامها في جميع أنواع الصناعات مثل البتروكيماويات والتعدين والخدمات العامة وأمبير. أعمال المياه.

يتم اختبار جميع المنتجات التي نصدرها ونوفرها بالكامل وفقًا للمعايير الدولية مما يعني أن عملائنا يمكن أن يكونوا آمنين بمعرفة أنهم يشترون منتجات عالية الجودة وموثوقة. تحدث إلى أحد فرق المبيعات العالمية لدينا اليوم لمعرفة المزيد عن الحافات المتخصصة التي يمكننا توريدها.
