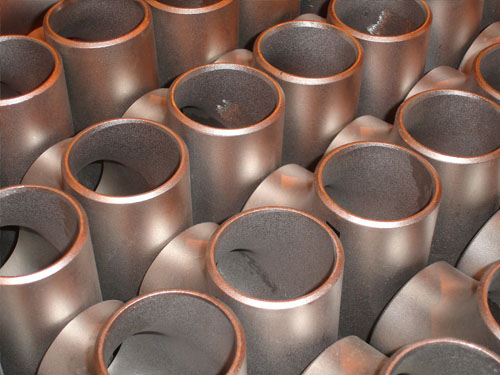

تركيبات اللحام التناكبي

تقدم گلدن متال مجموعة من وصلات الأنابيب الملحومة بدقة عالية لعملائنا ، والتي تضمن التدفق المستمر في كل من أنظمة الأنابيب الملحومة وغير الملحومة.

الأكواع الطويلة ذات نصف القطر ، المحملات المستقيمة ، المحملات المتساوية وكذلك المخفضات متحدة المركز وغير المركزية كلها متوفرة في عدد من الأحجام المختلفة لتلائم متطلبات عملائنا.

تعتبر تجهيزات الأنابيب مثل تركيبات اللحام التناكبي والتركيبات الملولبة وتركيبات اللحام أجزاء أساسية من خطوط الأنابيب لأنها تسمح بما يلي:

تغيير في اتجاه تدفق السائل عبر الأنابيب
الأنبوب المتفرّع للسماح للسائل بالتدفق في اتجاهين منفصلين
تقليل قطر الأنبوب
مرفق المعدات المساعدة
نهاية الخط

تم تصميم جميع وصلات الأنابيب التي توفرها گلدن متال وفقًا لمعايير ASME. يمكن الحصول عليها من الشركات المصنعة المتخصصة في العديد من المواد المختلفة بما في ذلك Super Duplex أو Nickel Alloy أو Stainless Steel أو Duplex أو حتى 6٪ Moly.

تصنيع تركيبات بوتويلد:

يتم تصنيع تركيبات اللحام من خلال عملية التشكيل على الساخن أو البارد ، مما يعني أنه يتم ثنيها وتشكيلها بالشكل الصحيح. كما يتم معالجتها بالحرارة لإزالة الضغوط المتبقية ولتحقيق خصائص ميكانيكية محددة.

يجب أن تكون نهايات التركيبات ذات اللحام المائل مشطوفًا ويعتمد الشكل الدقيق للشطبة على سمك جدار الأنبوب الذي يتم توصيله به. يمكن أن تكون مادة تركيبات اللحام الخلفي واحدة من عدد من المواد الغريبة مثل سوبر دوبلكس أو سبائك النيكل أو 6٪ مولي. في معظم الأوقات ، تكون مادة التركيب هي نفسها نظام الأنابيب الذي يتم لحامها به.

يتم تحديد تركيبات اللحام التناكبي في معايير ASME B16.9 ، مع تركيبات مقاومة للتآكل خفيفة الوزن مصنوعة وفقًا لمواصفات MSS SP43.

تُستخدم هذه التركيبات بانتظام في أنظمة الأنابيب وهي متوفرة في العديد من الأشكال المختلفة ، والتي تعتمد على الغرض المقصود من التركيب:

يتم استخدام "الأكواع" لتعديل مسار خط الأنابيب
هناك حاجة إلى "المخفضات" لتقليل حجم تجويف الأنبوب أو زيادته
يتم استخدام "المحملات" أو "الصلبان" لتقسيم التدفق في الأنبوب بطرق متعددة
يتم استخدام "قبعات" إذا كان من الضروري إغلاق خط الأنابيب

يمكن إنهاء تركيبات Buttweld بعدة طرق اعتمادًا على التطبيق المطلوب. وبالمثل ، لمزيد من الحماية من التآكل ، يمكن استخدام الطلاءات المختلفة مثل الجلفنة والألمنيوم والكسوة.

بمجرد تصنيعها ، يمكن اختبار التركيبات ذات اللحامات الخلفية للتأكد من أنها تتوافق مع معايير محددة ، بحيث تكون قادرة على الأداء كما هو مطلوب في التطبيق المقصود. يمكن إجراء كل من الاختبارات المدمرة وغير المدمرة لضمان رضا المستخدم النهائي عن جودة التركيب.

تطبيقات تركيبات Buttweld :

يمكن استخدام تركيبات Buttweld في مجموعة متنوعة من الصناعات لتغيير أو تقسيم أو إنهاء تدفق السوائل. تشمل هذه العمليات ما يلي:

مرافق معالجة النفايات
المعالجة الكيميائية
مصانع الجعة
منشآت البتروكيماويات
النباتات المبردة
إنتاج الورق
معالجة الغاز
محطات الطاقة النووية

يوضح النطاق الواسع من التطبيقات متانة تركيب بعقب ومدى الاعتماد على هذا النوع المعين من التركيب.

مزايا تركيبات Buttweld :

يمكن أن تتحمل تركيبات Buttweld الضغوط ودرجات الحرارة في البيئات القاسية جدًا. تعتبر بشكل عام أقوى تركيبات اللحام ، بغض النظر عن الصناعة التي تستخدمها. ومع ذلك ، فإنها تستغرق وقتًا طويلاً لتلائمها وهناك حاجة إلى مُثبِّت ماهر للغاية يمكنه لحامها بشكل صحيح في الموقع.

يوفر الاتصال الملحوم اتصال أنابيب أكثر قوة وأقوى وأكثر مقاومة للتسرب.
توفر طبيعة الهيكل المعدني المستمر قوة إضافية لنظام الأنابيب ككل.
يوفر السطح الداخلي الأملس والتغيرات الاتجاهية التدريجية تدفقًا سلسًا ، مما يقلل من انخفاض الضغط والاضطراب داخل الأنبوب.
توفير خيار مختلف أنصاف أقطار الانعطاف نتيجة لتصنيع تركيبات ذات نصف قطر قصير وتركيبات ذات نصف قطر طويل وأكواع 3R.
فعال من حيث التكلفة مقارنة بالتركيبات المقابلة في الأصناف الملولبة أو اللحام بالمقبس.
تتمتع بعمر خدمة طويل وهي فعالة من حيث التكلفة لشرائها ونشرها.
يمكن أن تتحمل تركيبات Buttweld التآكل والتآكل بشكل أكثر فاعلية من اللحام بالمقبس والمشابهات الملولبة.
يستخدم النظام الملحوم مساحة أقل نسبيًا من البدائل الأخرى.

مراقبة الجودة:

جميع التركيبات التي تنتجها شركة گلدن متال وتوردها تلبي متطلبات النفط والبتروكيماويات ومعالجة المياه والصناعات الأخرى المرتبطة بها.

تم اختبار تركيبات اللحام المعدنية الذهبية بالكامل وفقًا للمعايير الدولية لضمان توفير منتجات عالية الجودة فقط.

فيما يلي قائمة كاملة بتركيبات buttweld التي نخزنها في مجموعة من المواد المختلفة:

سوبر دوبلكس (كلاهما S32760 و S32750 / 2507)
مزدوج (S31803 / 2205)
6٪ مولي (S31254)
سبائك النيكل (سبائك 400 ، 625 ، 800 ، 825 ، إلخ)
الفولاذ المقاوم للصدأ (316L ، 304L ، 904L ، 310 ، 321 ، إلخ)

يمكن تصنيع تركيبات اللحام المعدنية الذهبية غير الملحومة والملحومة على حد سواء بالأشعة السينية بنسبة 100٪ حسب الحجم. يتم تصنيع كل ما نورده وفقًا للجمعية الأمريكية للاختبار & amp؛ معايير المواد (ASTM) على النحو التالي:

ASTM A403
ASTM A815
ASTM B366

معيار الأبعاد لتركيبات buttweld التي نوفرها متوافقة مع المعهد الوطني الأمريكي للمعايير (ANSI):

ANSI B16.9
MSS SP43
MSS SP75

في المخزن ، تتوفر لدينا الأحجام وسماكات الجدار التالية:

تركيبات اللحام غير الملحومة: ½ "إلى 8" بسماكة الجدار من SCH10S إلى SCHXXs
وصلات اللحام التناكبي الملحومة: من 6 إلى 24 بوصة بسماكة جدار SCH10S و SCHSTD و SCHXS

يمكننا أيضًا توفير أي حجم وسماكة جدار يطلبها عملاؤنا وتوريدها ، بالإضافة إلى التركيبات المتخصصة لتلائم الرسومات المحددة.

تركيبات معدنية ذهبية وأخرى بوتويلد

هنا في گلدن متال ، عملنا مع شبكة مرموقة من المطاحن المتخصصة والمصنعين لسنوات عديدة للحصول على مجموعة واسعة من وصلات الأنابيب ذات الجودة العالية والموثوقة. لدينا مجموعة متنوعة من التركيبات المختلفة المتوفرة بأحجام ومواد مختلفة في المخزون. يمكننا أيضًا أن نصدر العناصر لتلبية متطلبات لمرة واحدة وتتلاءم مع رسومات محددة.

تم اختبار جميع منتجاتنا بالكامل وفقًا للمعايير الدولية. يمكنك أن تكون آمنًا مع العلم أنك تشتري منتجات عالية الجودة. تحدث إلى فريق المبيعات لدينا اليوم في أحد مكاتبنا حول العالم.
