حواف مفصّلة

في عالم المواسير هناك العديد من الأنواع الغريبة والرائعة من التركيبات ، والفلانشات المفصلة هي أحد هذه الأنواع.

هناك العديد من أنواع الشفاه المختلفة التي تناسب مجموعة متنوعة من التطبيقات والصناعات. بالإضافة إلى وجود العديد من الأنواع المختلفة من الفلنجات ، يمكن أن تتميز كل واحدة أيضًا بتشطيبات مختلفة ، والالتزام بأنواع مختلفة من المعايير الدولية. هذا هو السبب في أنه يمكن اعتبارها جميعًا “شفاه مخصصة”.

في هذه المدونة ، سوف نستكشف ماهية الشفاه ، وكيف يمكن صنع الشفاه حسب الطلب ، والتشطيبات المختلفة المتاحة وما يتم استخدامها من أجله.

تستطيع فرق گلدن متال في جميع أنحاء العالم الحصول على حواف مصممة حسب الطلب من مواد غريبة مثل دوبلكس وسوبر دوبلكس وسبائك نيكل و 6٪ مولي – احصل على تواصل مع أقرب فريق لك اليوم!

ما هي الشفاه؟

تستخدم الفلنجات على نطاق واسع داخل أنظمة الأنابيب لربط المكونات المختلفة مثل الصمامات والأنابيب والمضخات وغيرها من المعدات.

عادةً ما تكون الفلنجات إما ملحومة أو مترابطة ويمكن توصيل شفتين عن طريق ربطهما معًا باستخدام حشيات. يوفر هذا للمهندسين سهولة الوصول أو القدرة على إغلاق أجزاء مختلفة من نظام الأنابيب.

بالطبع ، يمكن لحام أنبوبين معدنيين أو لحامهما معًا ، لكن الأنابيب المثبتة معًا مثل هذا يمكن أن تتعثر عند الضغوط العالية. يتم تكوين اتصال أكثر أمانًا عن طريق ربط طرفين ذي حواف معًا. هذا يعني أنه إذا كان الضغط العالي ناتجًا عن أي غاز أو سائل داخل خط الأنابيب ، فمن المرجح أن يتحمله الأنبوب ذو الحواف.

تطبيقات الشفاه

الفلانشات والفلنجات المصممة حسب الطلب هي تركيبات أساسية في عدد لا يحصى من مشاريع السباكة والهندسة حول العالم. يتم استخدامها في مجموعة متنوعة من الصناعات مثل:

– النقل
– الشحن
– البترول
– الغاز
– الماء
– مرافق التصنيع
– توليد الطاقة النووية
– محطات التحلية
– المعالجة الكيميائية

المواد المستخدمة لتصنيع الحواف المفصلة

يتم اختيار كل شفة لتلائم نظام أنابيب معين ، وتتطابق المادة المصنوعة منها عادةً مع تلك الخاصة بالأنابيب المحيطة.

يتم اختيار المواد التي تُصنع منها كل حافة مخصصة بعناية وفقًا لنوع السائل الذي يمر عبرها ، والبيئة التي يُتوقع أن تؤديها في. يمكن أن يكون هذا المعدن:

– صلب منخفض الكربون
– خلائط فولاذية منخفضة
– الفولاذ المقاوم للصدأ
– سبائك الصلب عالية الجودة
– صلب غير حديدى

يمكن لشركة گلدن متال أن توفر حوافًا مخصصة في العديد من المواد والدرجات المختلفة ، مثل:

– الكربون الصلب: ASTM A105 ، ASTM A350 LF1 / 2 ، ASTM A181
– سبائك الصلب: ASTM A182F1 / F2 / F5 / F7 / F9 / F11 / F12 / F22
– الفولاذ المقاوم للصدأ: ASTM A182F6 / F304 / F304L / F316 / F316L / F321 / F347 / F348
– دوبلكس ستيل: S31803 / S32205
– سوبر دوبلكس ستيل: S32750 S32760
– التيتانيوم: الدرجة 1/2/3/4/5/7
– سبائك نيكل عالية: Monel ASTM / ASME SB 564400 / K500
– Inconel: 600/601/625/800/825/718
– نيكل: 200/201

أنواع الشفاه المفصلة

فيما يلي بعض الأمثلة على الحواف المختلفة المصممة حسب الطلب والتي يمكن لشركة گلدن متال الحصول عليها وتخزينها:

– فلنشات انزلاقية. تنزلق الحواف الانزلاقية على الأنبوب قبل أن يتم لحامها. من المعروف أنها سهلة التثبيت.

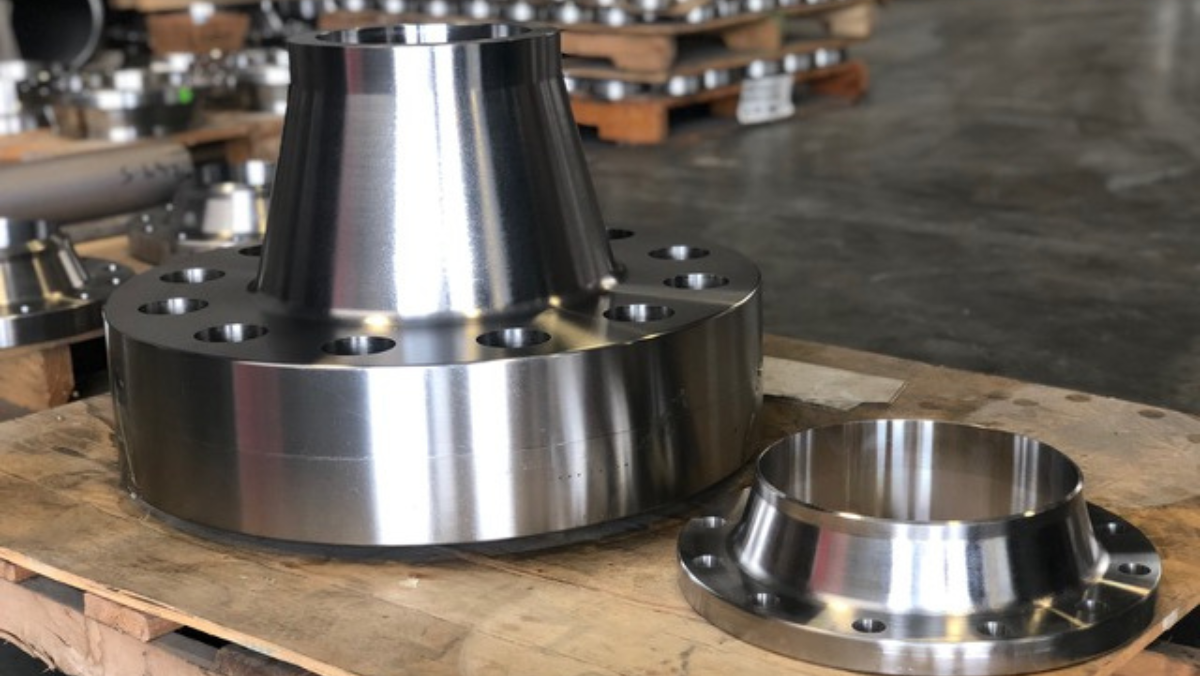

– فلانشات رقبة اللحام. تحتوي حواف رقبة اللحام على محور مدبب طويل يعمل بمثابة تعزيز ضد الضغوط العالية ودرجات الحرارة القصوى.
– فلنجات عمياء. لا تحتوي الحواف العمياء على تجويف وتستخدم لإغلاق أنظمة الأنابيب.
– شفرات Spectacle Blind Blind. تُستخدم فلنجات Spectacle Blind في خطوط الأنابيب المنفصلة بشكل دائم. يأتي اسمها لأنهما لوحان (أحدهما مصمت والآخر حلقة) متصلان بقطعة معدنية تشبه أنف زوج من النظارات.
– فلنجات مفصل اللفة. تُستخدم حواف مفصل اللفة جنبًا إلى جنب مع “طرف كعب اللفة المشترك”. إنها تشبه إلى حد بعيد الفلنجات المنزلقة فيما عدا أن لها نصف قطر بين وجه الحافة والتجويف لاستيعاب الجزء ذي الحواف من طرف Stub End.
– فلنجات اللحام بالمقبس. لا تُستخدم حواف اللحام بشكل عام للخدمات “الحرجة” ولها هدف تقليل الضغط المتبقي عند جذر اللحام .
– تقليل الحواف. يتم استخدام تقليل الحواف عندما يتغير حجم نظام الأنابيب.
– الحواف الملولبة. الحواف الملولبة (أو المشدودة) تشبه أيضًا الحواف الانزلاقية ، ولكن الحواف الملولبة مملة بحيث تتطابق القطر الداخلي للأنبوب المرتبط به.
– فلنشات مربعة. تُستخدم الفلنجات المربعة في الأنظمة الهيدروليكية وتُستخدم لتكوين وصلات بين الأنبوب إلى الأنبوب ومن الأنبوب إلى المكونات .
– الشفاه ذات الرقبة الطويلة الملحومة تُستخدم حواف العنق الطويلة الملحومة بشكل شائع في البيئات التي يمكن أن يكون فيها ضغط مرتفع وتذبذب في درجات الحرارة القصوى ، مثل صناعة النفط والغاز. يعمل “العنق الطويل” على توجيه الأنبوب نحو الحافة.
– Weldoflanges أو nipoflanges. إن اللحام أو nipoflange عبارة عن مزيج من حواف اللحام والنيبوليت وفلنجات اللحام. على جانب واحد (أنبوب التشغيل) ، يبدو وكأنه لحام وعلى الجانب الآخر به وصلة شفة.
– Orifice Flanges. تُستخدم فلنجات الفوهة لقياس معدل تدفق السوائل أو الغازات داخل خط الأنابيب نفسه. يتم استخدامها مع عدادات الفوهة.
– الحواف العمياء ذات المحور العالي. يمكن للشفاه المحورية المرتفعة أن تغلق نهاية هيكل الأنبوب. يبدو وكأنه صفيحة دائرية بدون ثقب مركزي ، لكن ثقوب المسامير الضرورية.
